SOS-детектор ПРАЙМ ПУЛЬТ — проезд экстренных служб

Прибор слышит сирену скорой, пожарной, полиции или МЧС и сам открывает ваши ворота либо шлагбаум за 3–5 секунд. Дополнительно срабатывает от пожарной сигнализации и тревожной кнопки. Корпус IP65, работает с автоматикой DoorHan, Alutech, Somfy, Hörmann и аналогами.

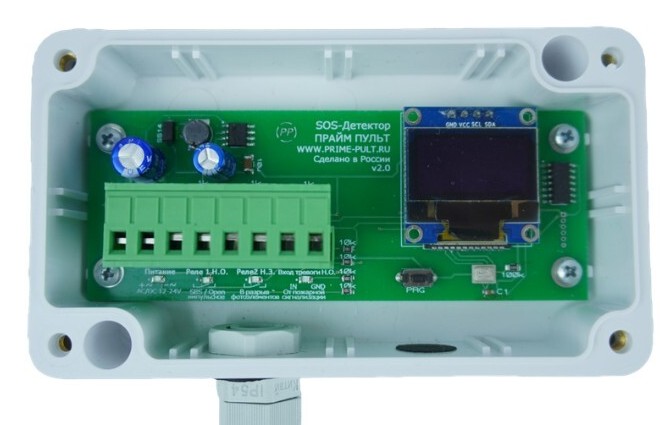

SOS-детектор ПРАЙМ ПУЛЬТ — плата в корпусе IP65 с клеммной колодкой и гермовводом
3–5 сек
реакция на сирену
90–125 дБ
порог срабатывания
до 60 мин
свободный доступ
IP65
защита корпуса
12 мес
гарантия

Какую задачу решает

Закрытый двор — это безопасность жильцов ровно до того момента, пока к подъезду не едет скорая. Дальше начинается знакомая сцена: машина стоит перед шлагбаумом, водитель сигналит, кто-то ищет охранника, кто-то звонит в диспетчерскую. Уходят минуты, которые в таких вызовах и есть решающие.

SOS-детектор убирает из этой цепочки человека. Устройство постоянно слушает улицу, распознаёт характерный звук сирены спецтранспорта и подаёт команду прямо на плату управления вашей автоматики. Въезд открывается сам, до того как машина подъехала вплотную.

Второй сценарий — пожарная автоматика. Детектор можно связать с ППКП, пожарным датчиком или тревожной кнопкой через вход сухого контакта: сигнал тревоги открывает территорию сразу, не дожидаясь, пока расчёт доедет и его услышат.

Где применяют

Какие сирены распознаёт

Прибор реагирует не на громкость саму по себе, а на характерные частотные паттерны сигналов спецтранспорта в диапазоне приёма 0,4–1,9 кГц:

Тип сигнала Частотный диапазон Где применяется
WAIL 500–1500 Гц Протяжный вой — основной режим движения по городу
HI-LO 670–1100 Гц Двухтональный сигнал европейского типа
YELP 500–1100 Гц Учащённый прерывистый — на перекрёстках и в плотном потоке
AIR HORN 500–1800 Гц Мощный клаксон для привлечения внимания

Помимо перечисленных распознаются и другие сигнальные паттерны, а также громкоговорители спецтранспорта. Порог срабатывания по звуковому давлению — от 90 дБ, верхняя граница настройки — 125 дБ.

Как это работает

Детектор не управляет приводом напрямую — он даёт команды плате управления вашей автоматики через два реле.

Реле R1 — импульс на открытие

Нормально разомкнутое реле подключается к управляющему входу платы (SBS, Step-By-Step, Open, Start — обозначение зависит от производителя) и к COM/GND. В момент срабатывания реле замыкает цепь на одну секунду — для платы это равносильно нажатию кнопки открытия.

Реле R2 — режим «Свободный доступ»

Нормально замкнутое реле включается в разрыв цепи фотоэлементов. Размыкая её, детектор имитирует ситуацию, будто в проёме кто-то стоит: плата останавливает закрытие и держит въезд открытым. Время удержания задаётся кнопкой PRG — от 10 секунд до 60 минут. По его истечении цепь замыкается, и на плате начинается штатный отсчёт до автоматического закрытия.

Вход IN-GND — сухой контакт

Нормально разомкнутый вход для внешних систем: ППКП, пожарного датчика, тревожной кнопки. Замыкание контакта активирует оба реле — въезд открывается и переходит в режим «Свободный доступ».

Важно при монтаже. На плате управления обязательно должно быть настроено автоматическое закрытие — иначе после срабатывания детектора въезд останется открытым до команды с пульта. Для корректной работы рекомендуется подключать оба реле, R1 и R2: R2 без R1 не работает.

Плата и назначение контактов

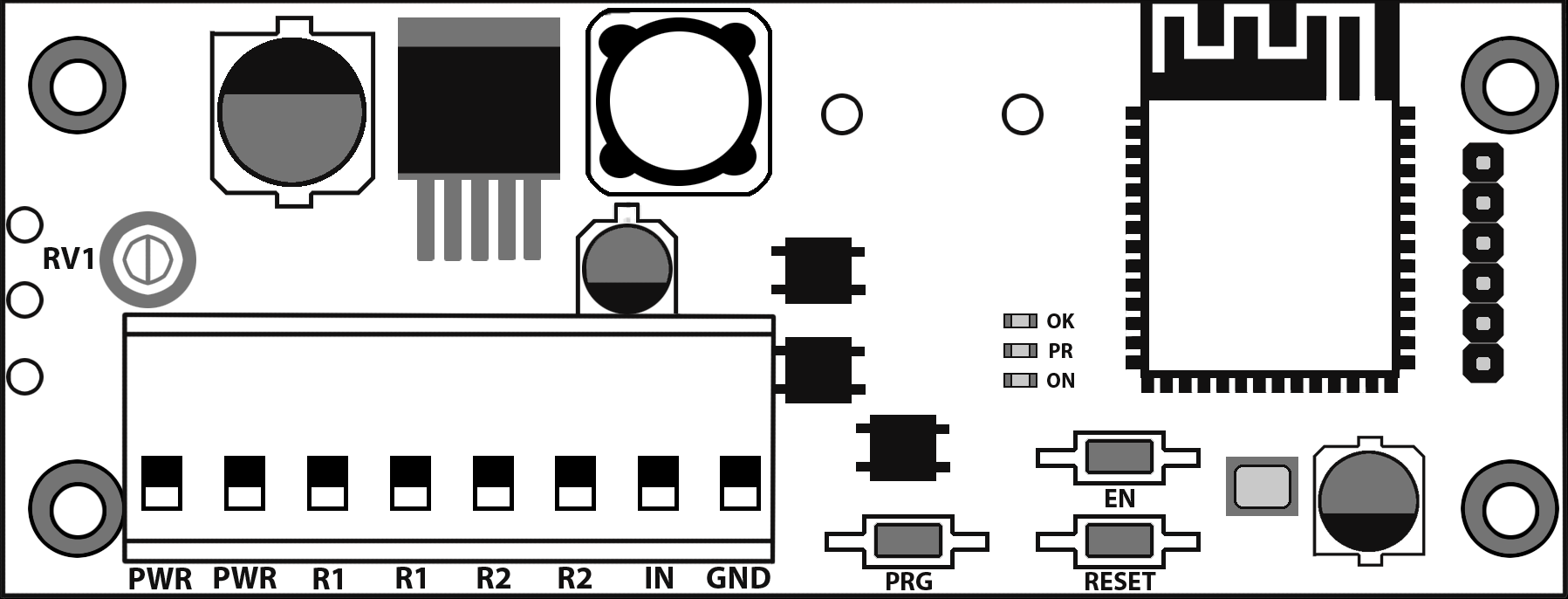

Схема платы SOS-детектора: клеммы PWR, R1, R2, IN, GND, кнопки PRG, EN, RESET, светодиоды OK, PR, ON, потенциометр RV1
Расположение клемм, кнопок и индикации на плате управления SOS-детектора
Обозначение Назначение
PWR–PWR Питание 12–24 В AC/DC. Полярность соблюдать не нужно
R1–R1 Нормально разомкнутый (NO) выход реле, импульсное управление. К управляющим входам платы: SBS, Open, Start и аналогичные
R2–R2 Нормально замкнутый (NC) выход реле. Включается в разрыв цепи фотоэлементов, активирует режим «Свободный доступ»
IN–GND Нормально разомкнутый (NO) вход для пожарной сигнализации, датчиков, тревожной кнопки
PRG Кнопка настройки времени удержания реле в режиме «Свободный доступ»
RV1 Потенциометр регулировки чувствительности встроенного микрофона
ON Светодиод: горит постоянно при наличии питания
OK Светодиод: загорается в момент срабатывания детектора
PR Светодиод: яркость показывает уровень чувствительности, вспышки — выбранный интервал удержания
RESET, EN Сервисные кнопки, при эксплуатации не используются

Схема подключения

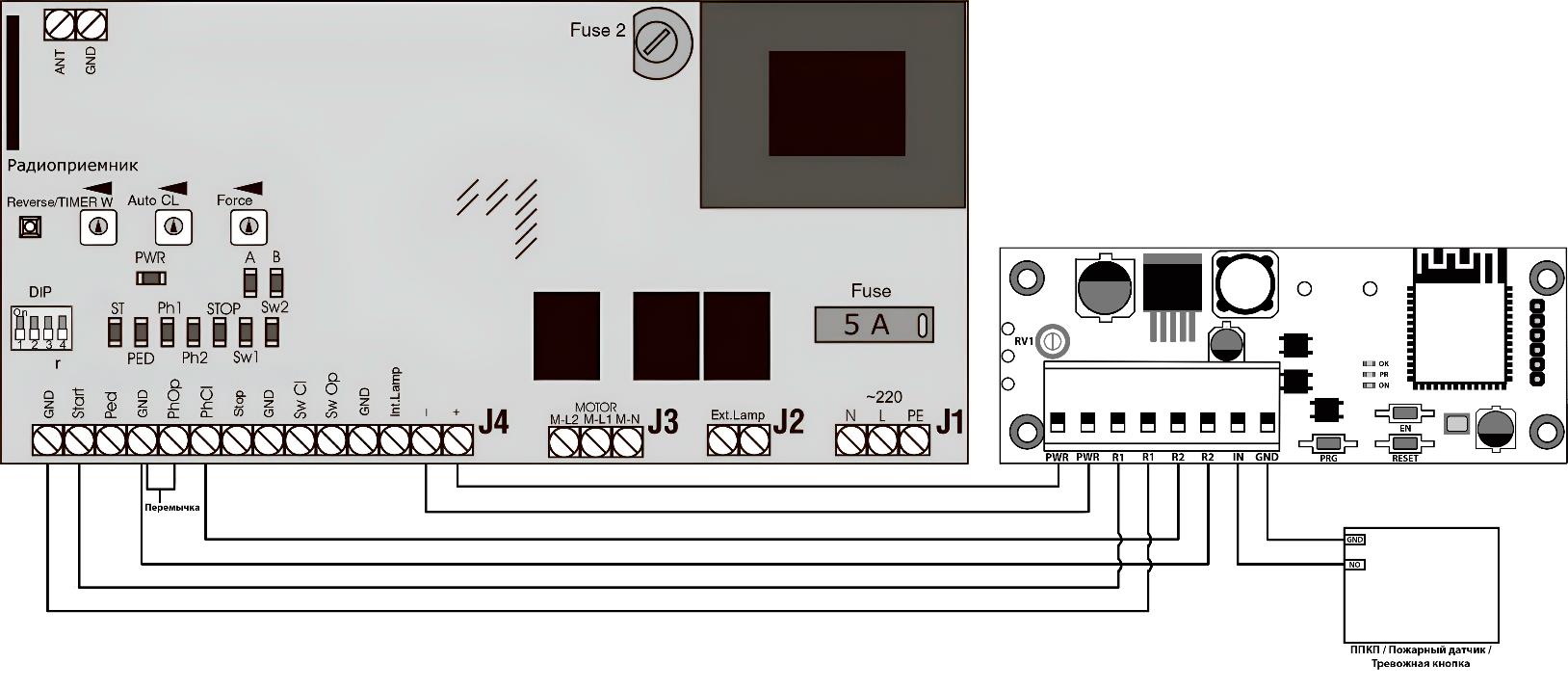

Пример подключения SOS-детектора к плате управления автоматикой ворот и к ППКП пожарной сигнализации
Пример подключения к плате управления: реле R1 — на управляющий вход, R2 — в разрыв цепи фотоэлементов, IN-GND — на ППКП или тревожную кнопку
Про контакты фотоэлементов. R2 подключается к нормально замкнутому контакту фотоэлементов закрытия — на большинстве плат он подписан PhCL — и к COM/GND. Если при этом второй контакт фотоэлементов (PhOP) не задействован, между ним и COM/GND ставится перемычка. Обозначения у разных производителей отличаются, поэтому схему сверяем с инструкцией к вашей плате.

Технические характеристики

ПараметрЗначение
Питание12–24 В AC/DC (переменный или постоянный ток)
Потребляемая мощность0,54 Вт (12 В — 0,045 А; 24 В — 0,022 А)
Входы1 реле (NO)
Выходы2 реле (NO/NC), импульсные сигналы
Диапазон частот приёма0,4–1,9 кГц
Чувствительность приёма90–125 дБ (зависит от настройки)
Время срабатывания3–5 секунд
Задержка отключенияот 10 секунд до 60 минут, настраиваемая
Размер блока115×65×40 мм без гермоввода
Вес150 г
Степень защитыIP65
Гарантия / срок службы12 месяцев / 5 лет

Настройка

Чувствительность приёма

Регулируется потенциометром RV1 на плате. Вращение по часовой стрелке повышает чувствительность, против — понижает; уровень видно по яркости светодиода PR. Если выкрутить RV1 против часовой стрелки до упора, приём звука отключается полностью (PR гаснет) и остаётся работать только вход сухого контакта — режим для объектов, где нужна реакция исключительно на пожарную автоматику.

Время удержания в режиме «Свободный доступ»

Задаётся удержанием кнопки PRG: светодиод PR отсчитывает вспышки, режимы переключаются по кругу каждые 2 секунды. Отпустить кнопку нужно после нужного количества вспышек.

ВспышекВремя удержанияВспышекВремя удержания
110 секунд610 минут
230 секунд720 минут
31 минута830 минут
42 минуты945 минут
55 минут1060 минут

Монтаж

  1. Осматриваем устройство на отсутствие повреждений, выбираем место установки
  2. Монтируем корпус рядом с въездом, с прямым доступом звука с улицы
  3. Заводим питание 12–24 В через герметичный кабельный ввод на клеммы PWR
  4. Подключаем реле R1 и R2 к плате управления автоматикой
  5. При необходимости подключаем ППКП или тревожную кнопку на IN-GND
  6. Настраиваем автоматическое закрытие на плате управления
  7. Подаём питание, выставляем чувствительность и время удержания, проверяем срабатывание
Требования производителя. Все подключения выполняются при снятом питании. Прибор не рекомендуется размещать в полностью закрытом объёме — например, внутри тумбы шлагбаума: микрофон будет глушиться. Нельзя устанавливать в средах с кислотами, щелочами и маслами. Провода — медные, с зачищенными и залуженными концами либо обжатые наконечниками.
Ограничение по назначению. Производитель указывает, что устройство не предназначено для систем, отказ которых может привести к угрозе жизни людей или критичным финансовым и экологическим потерям. SOS-детектор — средство автоматизации проезда, а не замена дежурному персоналу и штатному регламенту пропуска экстренных служб на объекте.

Антивандальный корпус

Для объектов, где прибор стоит в открытом доступе — у въезда в жилой комплекс, на КПП, на территории паркинга — есть опция металлического антивандального корпуса. Он закрывает устройство от ударов и попыток вскрытия, при этом перфорация оставляет микрофону доступ к звуку.

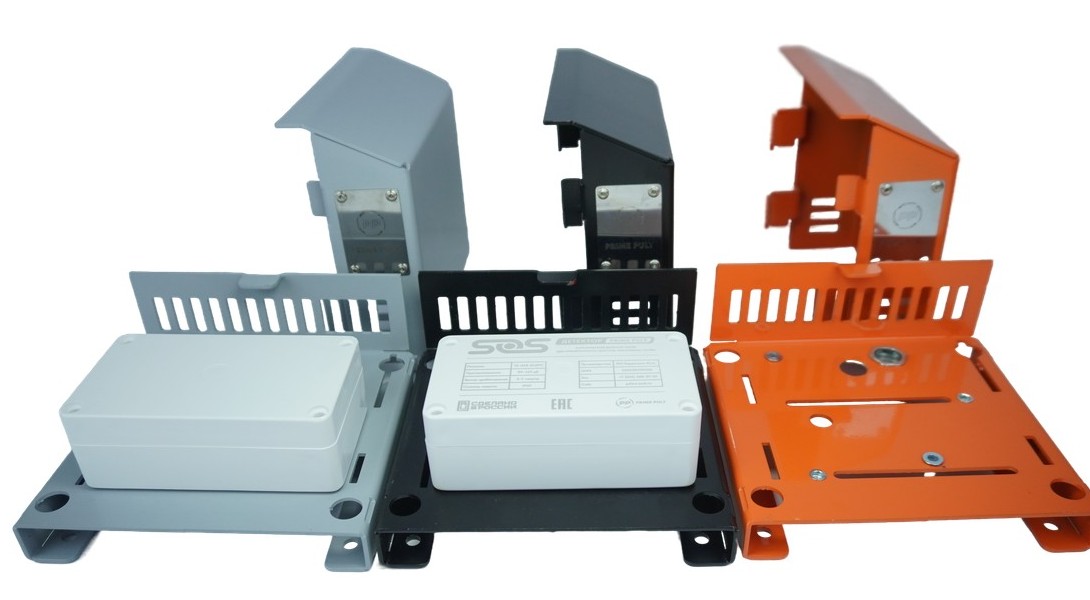

Антивандальные металлические корпуса для SOS-детектора: серый, чёрный и оранжевый
Антивандальный корпус в трёх цветах: серый, чёрный, оранжевый. Оранжевый берут там, где нужно, чтобы устройство было заметно
ПозицияАртикулКогда нужна
SOS-детектор ПРАЙМ ПУЛЬТ 00306 Базовый вариант. Прибор в корпусе IP65, монтаж в защищённом месте
Антивандальный корпус 00311 Отдельно, если детектор уже стоит и нужно его защитить
Комплект: детектор + корпус 00314 Для объектов с открытым доступом — выгоднее, чем брать по отдельности

Комплектация и документы

Произведено по ТУ 26.30.50-001-0114644853-2025 от 01.07.2025. Декларации соответствия ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» — ЕАЭС N RU Д-RU.РА06.В.19879/25 от 28.07.2025.

Стоимость

ПозицияАртикулЦена
SOS-детектор ПРАЙМ ПУЛЬТ
Прибор в корпусе IP65		 00306 от 99 000 ₸
Антивандальный корпус
Металл, три цвета на выбор		 00311 от 30 000 ₸
Комплект: детектор + корпус
Выгоднее, чем по отдельности		 00314 от 125 000 ₸

Цены указаны за оборудование. Монтаж и пусконаладка считаются отдельно и зависят от объекта: подключение к существующей плате управления, настройка автоматического закрытия, интеграция с пожарной сигнализацией.

Для расчёта достаточно фотографии платы управления ваших ворот или шлагбаума — по ней сразу видно, есть ли нужные контакты и что потребуется дополнительно.

Позвонить: +7 777 392-35-45

Часто задаваемые вопросы

Что такое SOS-детектор и зачем он нужен?
SOS-детектор — прибор, который слушает улицу и распознаёт сирену спецтранспорта. Услышав её, он подаёт команду на плату управления ваших ворот или шлагбаума, и въезд открывается сам. Задача — убрать ситуацию, когда скорая или пожарная машина стоит перед закрытым шлагбаумом и ждёт, пока найдут охранника или дозвонятся до диспетчера.
Какие сирены распознаёт устройство?
Основные сигнальные паттерны спецтранспорта: WAIL (500–1500 Гц), HI-LO (670–1100 Гц), YELP (500–1100 Гц), AIR HORN (500–1800 Гц) и другие в общем диапазоне приёма 0,4–1,9 кГц. Реагирует на сирены МЧС, скорой помощи, полиции и пожарных, а также на громкоговорители спецтранспорта.
На каком расстоянии срабатывает детектор?
Прибор ориентируется не на расстояние, а на уровень звука: он срабатывает при звуковом давлении от 90 дБ и работает вплоть до 120–125 дБ. Порог настраивается потенциометром RV1 прямо на плате. Фактическая дистанция зависит от места установки, шума на улице и мощности сирены, поэтому чувствительность подбирается на объекте при пусконаладке.
Как быстро открываются ворота?
Время срабатывания детектора — 3–5 секунд с момента, как сирена зазвучала достаточно громко. Дальше добавляется штатное время открытия ваших ворот или шлагбаума. То есть машина подъезжает уже к открывающемуся въезду.
Не будет ли ложных срабатываний от музыки или клаксонов?
Устройство распознаёт не громкий звук вообще, а характерные частотные паттерны сирен, и дополнительно отсекает лишнее по порогу громкости. Чувствительность регулируется потенциометром RV1: если объект стоит у шумной улицы, порог поднимают. На пусконаладке мы подбираем уровень под конкретное место.
Что такое режим «Свободный доступ»?
Это режим удержания въезда открытым. Реле R2 размыкает цепь фотоэлементов ворот — для платы управления это выглядит так, будто в проёме кто-то стоит, поэтому закрытие блокируется. Время удержания настраивается кнопкой PRG: 10 секунд, 30 секунд, 1, 2, 5, 10, 20, 30, 45 или 60 минут. Удобно, когда пожарный расчёт работает на территории и въезд должен оставаться свободным.
Можно ли подключить пожарную сигнализацию или тревожную кнопку?
Да, для этого есть вход сухого контакта IN-GND. К нему подключается нормально разомкнутый выход ППКП, пожарного датчика или тревожной кнопки. При срабатывании въезд открывается и переходит в режим «Свободный доступ» так же, как от сирены. Это позволяет открыть территорию по сигналу пожарной автоматики, ещё до приезда расчёта.
Подойдёт ли детектор к моим воротам?
Практически к любой автоматике с платой управления, у которой есть управляющий вход (SBS, Step-By-Step, Open, Start или аналогичный) и клеммы фотоэлементов. Мы работаем с DoorHan, Alutech, Somfy, Hörmann и другими. Проверяем совместимость по маркировке вашей платы — достаточно фотографии платы управления.
Нужны ли фотоэлементы на воротах?
Для полноценной работы реле R2 и режима «Свободный доступ» подключённые фотоэлементы желательны. Также на плате управления обязательно должно быть настроено автоматическое закрытие: после того как время удержания истечёт, цепь фотоэлементов замкнётся обратно, и створка должна закрыться сама. Всё это настраивается при монтаже.
Что будет, если пропадёт электричество?
Детектор питается от 12–24 В той же системы, что и автоматика ворот, и без питания не работает. Если объекту нужна гарантированная работа при отключении света, вопрос решается на уровне автоматики ворот: источник бесперебойного питания или резервный аккумулятор привода. Подбираем комплект под задачу.
Где именно устанавливается прибор?
Рядом с въездом, с прямым доступом звука с улицы. Корпус IP65 позволяет ставить его на улице. Производитель прямо не рекомендует монтаж в полностью закрытом объёме — например, внутри тумбы шлагбаума: микрофон будет глушиться и чувствительность упадёт. Также нельзя размещать прибор в среде с кислотами, щелочами и маслами.
Что делать, если прибор стоит в открытом доступе?
Для таких мест есть металлический антивандальный корпус — он закрывает устройство от ударов и попыток вскрытия, а перфорация оставляет микрофону доступ к звуку. Доступен в трёх цветах: серый, чёрный и оранжевый. Можно взять отдельно, если детектор уже установлен, либо сразу комплектом с прибором — так выходит выгоднее.
Какая гарантия и срок службы?
Гарантия производителя — 12 месяцев с даты продажи, расчётный срок службы — 5 лет. Гарантия не действует при механических повреждениях, попадании влаги внутрь корпуса, следах самостоятельного ремонта, коротком замыкании и скачках напряжения. На монтажные работы даём собственную гарантию.
Сколько стоит SOS-детектор в Алматы?
SOS-детектор — от 99 000 ₸, антивандальный металлический корпус — от 30 000 ₸, комплект детектор + корпус — от 125 000 ₸. Это цены за оборудование. Монтаж и пусконаладка считаются отдельно и зависят от объекта: подключение к плате управления, настройка автозакрытия, интеграция с пожарной сигнализацией. Для расчёта достаточно фотографии платы управления ваших ворот.
Есть ли сертификаты на устройство?
Да. Прибор произведён по ТУ 26.30.50-001-0114644853-2025 и имеет декларации соответствия техническим регламентам Таможенного союза: ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ЕАЭС N RU Д-RU.РА06.В.19879/25 от 28.07.2025.
